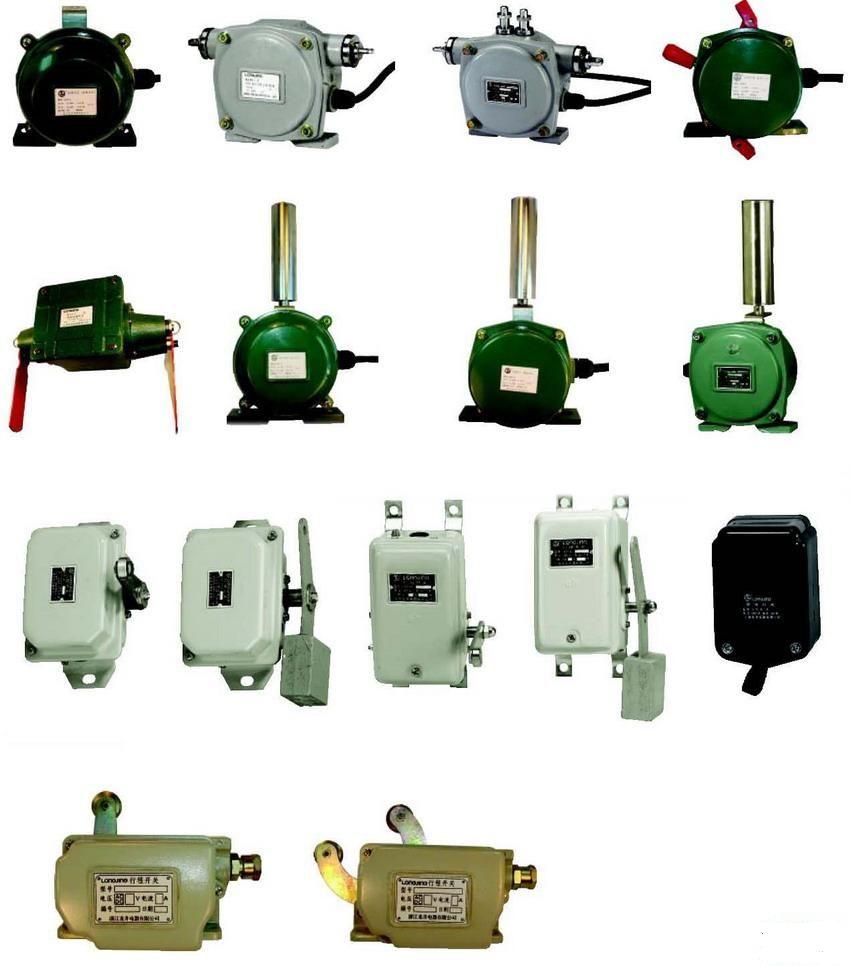

拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
YT-51，YT-52，YT-53，YT-54，YT-55，YT-56，YT-57，YT-58，YT-59，YT-60，YT-61，YT-62，YT-63，YT-64，YT-65，YT-66，YT-67，YT-68，YT-69，YT-70，YT-71，YT-72，YT-73
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
�。ㄗⅲ簩τ谂榔露屋斔蜋C(jī)機.應盡量縮短開關間距及拉繩長 |
